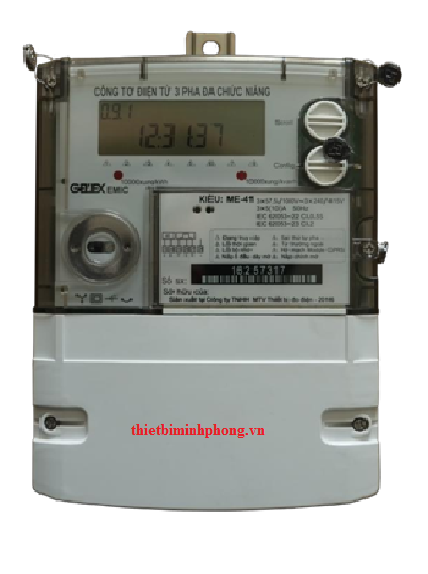

Công tơ điện tử 3 pha đa chức năng GELEX EMIC Kiểu ME-41

Công tơ điện tử 3 pha đa chức năng GELEX EMIC Kiểu ME-41

I.     GIỚITHIỆU

Công tơ điện tử 3 pha loại ME-41 là sản phẩm được nghiên cứu và chế tạo tại Công ty TNHH MTV Thiết bị đo điện (GELEX EMIC) trên cơ sở các vi mạch và linh kiện chuyên dụng của các hãng nước ngoài theo tiêu chuẩn quốc tế IEC 62052-11, IEC 62053- 22,23, IEC 62056- 21, IEC 62056-61, IEC 60529… Công tơ được sản xuất trên dây chuyền công nghệ và thiết bị hiện đại, đảm bảo chất lượng theo ISO 9001-2008.


II.       ĐẶCTRƯNG

-     Dùng cho lưới điện 3 pha 4 dây, hoặc 3 pha 3dây.
-     Đo Năng lượng hữu công, Năng lượng vô công theo 2 chiềugiao/nhận.
-     Lựa chọn phương pháp đo theo Giá trị tuyệt đối hoặc theo Cộng đại số bằng phầnmềm.
-     Cấp chính xác:          Năng lượnghữucông:         Cấp0,5S
                                           Năng lượngvôcông:            Cấp2
-     Cấu trúc 3 biểu giá, có chức năng cài đặt cho ngày bình thường, ngày cuốituần.
-     Có khả năng cài đặt theo 12 mùa, 120 ngày đặc biệt, 12tuần…
-     Đo và hiển thị các thông số điện như: dòng điện, điện áp, công suất từng pha, hệ số công suất trung bình tức thời 3 pha, tần số…
-     Cho phép hiển thị theo nhiều chếđộ.
-     Lưu trữ dữ liệu đo tích lũy trên bộ nhớFLASHROM.
-     Chức năng khảo sát biểu đồ phị tải cho 2 nhóm kênh, mỗi nhóm 23 kênh đo, thời gian tích phân được lập trình bằng máy tính, mỗi kênh đo có thể lựa chọn đại lượng cần khảo sát bấtkỳ.
-     Cho phép giao tiếp với máy tính qua cổng RS232 bằng cổng quang trên bề mặt công tơ, cổng RS-485 trên bo mạch côngtơ.
-     Hỗ trợ việc thu thập số liệu và quản lý công tơ từ xa qua song Radio ( RF-Mesh) hoặc PLC bằng bộ đọc tập trungDCU.
-     Có đèn LED trên bề mặt công tơ dùng cho mục đích kiểm chuẩn sai số điện năng vô công và hữucông.
-     Phát hiện ngược thứ tự pha, ngược chiều dòng điện, mất điện áppha...
-     Chức năng cảnh báo quá áp, áp thấp, mở nắp, hếtpin…
-     Tích hợp Rơ le tiếp điểm đầu ra 5A-220V để đóng cắt từ xa các thiết bị ngoạivi.
-     Hiển thị các đại lượng đo kèm hệ thống mã OBIS theo IEC62056-61.
-     Công tơ có 3 mức mật khẩu: Đọc ghi không giới hạn/đọc và thay đổi thời gian/chỉđọc


III.         KÝ HIỆU CÔNGTƠ

Công tơ điện tử 3 pha đa chức năng được sản xuất tại Công ty TNHH MTV Thiết bị đo điện có ký hiệu là ME-n₁n₂. Trong đó:
-       ME      : là ký hiệu chung cho công tơ điện tử 3pha.
-       n₁        : ký hiệu về kiểu sơ đồ đấu dây; n₁ =4: 3 pha 4 dây hoặc 3 pha 3dây.
-       n₂        : quy định đặc trưng của công tơ

IV.  CẤUTẠO

1.Đế côngtơ

Đế công tơ bằng nhựa PC có cơ tính cao, chịu va đập mạnh, chống cháy.


2.Ổ đấudây

Ổ đấy dây bằng nhựa PC, chứa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Niken màu trắng sáng, có các vít bắt dây dẫn điện, đảm bảo tiếp xúc tốt và không  bịgỉ.

3.Nắp côngtơ

Nắp công tơ bằng nhựa PC trong suốt, có gắn mặt số, chịu va đập mạnh, chịu nhiệt độ cao, chịu tia cực tím, chống cháy. Trên nắp có 2 phím bấm điều khiển và cổng giao tiếp quang học.

4.Nắp che ổ đấudây

Nắp che ổ đấu dây bằng nhựa PC đảm bảo che kín đầu nối và cáp đấu, chịu va đập, chống cháy.

5.Bo mạch điệntử

Bo mạch điện tử được thiết kế trên cơ sở các linh kiện chuyên dụng của các hãng nổi tiếng trên thế giới. Mạch điện nhỏ gọn, làm việc tin cậy, đơn giản trong sửa chữa và bảo trì.
Mạch điện được gia công hàn dán và kiểm tra hiệu chỉnh trên dây chuyền công nghệ hiện đại của Tây Âu và Nhật Bản.
Bo mạch sau khi chế tạo xong được sơn phủ bề mặt để nhiệt đới hoá, đảm bảo hoạt động tốt trong điều kiện độ ẩm của không khí tới 95%. Sau đó được lắp chặt vào đế công tơ bằng 3 chốt định vị và 2 vấu cài, đảm bảo không bị lung lay, xô lệch khi vận chuyển.
Trên bo mạch có bố trí cổng RS-485 cho việc truyền thông và các đầu xung kiểm hữu công và vô công, xung thời gian.

6.Màn hiển thịLCD

Màn hiển thị LCD của công tơ là loại màn hình tinh thể lỏng, có kích thước lớn, có khả năng hiển thị nhiều thông số, chịu được nhiệt độ cao tới 75⁰C và tia cực tím phù hợp với điều kiện nhiệt đới hoá và thời tiết ViệtNam.

7.Pin

Công tơ sử dụng Pin Lithium có tuổi thọ 10 năm trong điều kiện làm việc liên tục trên lưới điện và ít nhất 2 năm bảo quản công tơ trong kho.



V.    PHẦN MỀM QUẢN TRỊ CÔNG TƠ

Chức năng của phần mềm quảntrị:

Phần mềm quản trị công tơ GELEX ME-Esoft3 là phần mềm quản trị công tơ đa năng, chức năng của phần mềm là:
-  Đọc tất cả các thông số hoạt động của côngtơ.
-  Cài đặt cấu hình công tơ theo cấu hình 3 pha 3 dây, hoặc 3 pha 4dây.
-  Cài đặt các thông số hoạt động của công tơnhư:
-   Cài đặt thời gianthực.
-   Cài đặt Biểu giá hoạt động cho công tơ , cài đặt ngày bình thường, ngày cuối tuần, mùa, các ngày đặcbiệt.
-   Cài đặt các màn hình hiển thị và các thông số hiển thị, cài đặt các chế độ hiểnthị.
-   Cài đặt hệ số TU/TI cho côngtơ.
-   Cài đặt các kênh khảo sát biểu đồ phụ tải và thời gian tíchphân.
-   Cài đặt các giá trị cảnh báo điện áp, dòng điện và các thông sốkhác…

VII. MÔ HÌNH THU THẬP DỮ LIỆU BẰNG CÔNG NGHỆ RF-MESH

1.      MÔ HÌNH HỆTHỐNG

-    Trên mỗi công tơ có gắn modul truyền thông qua sóng radio RF Mesh với công suất phát lên tới 20dBm để đáp ứng quá trình thu thập dữ liệu tự động trong hệ thống với thiết bị đọc tập trungDCU.
-    Với modul RF được tích hợp trong công tơ, mỗi công tơ điện tử trong mạng Mesh-RF ngoài chức năng đo đếm, nó còn đóng vai trò làm chức năng lặp dữ liệu và chức năng Mesh cho các công tơ lâncận.
-    DCU là một bộ phận của hệ thống AMR. Nó là thiết bị trung gian để kết nối hệ thống MDMS (hệ thống quản lý dữ liệu công tơ) và công tơ, bao gồm đơn vị giao tiếp up-link (giao tiếp với trạm chủ), đơn vị giao tiếp down-link (giao tiếp với các công tơ), thu thập dữ liệu, đơn vị xử lý và lưu trữ….Hình dưới đây thể hiện vị trí của DCU và các công tơ trong hệ thốngAMR.


2.      CÁC BỘ PHẬN CỦA HỆTHỐNG

a.         Phần mềmHES
-HES (Head-End System) là một phần mềm thu thập số liệu đo đếm của các công tơ.
-HES có các tính năng: thu thập tất cả các dữ liệu của công tơ theo lịch hoặc theo nhu cầu; cấu hình và cài đặt thông số DCU, công tơ; cập nhật firmwear từ xa cho DCU; giám sát, thống kê, lưu trữ, trích xuất dữ liệu…



b.        DCU

-DCU (bộ đọc tập trung) là 1 phần của hệ thống AMR, nó là thiết bị trung gian giữa HES và các công tơ (công tơ 1 pha, công tơ 3 pha, công tơ 1 giá, công tơ nhiều giá…). DCU có thể đọc và quản lý dữ liệu công tơ một cách tức thời hoặc định thời thông qua HES.
-Thông số kỹ thuật của DCU kiểu GD-01


Mục	Tiểu mục	Thông số
Thông số cơ bản	Điện áp danh định (Un)	3×230/400V
	Dải điện áp hoạt động	0.5Un~1.2Un
	Tần số danh định (Fn)	50Hz
	Dải tần số hoạt động	Fn±5%
	Công suất tiêu thụ	Nhỏ hơn 10W trong quá trình giao tiếp.
	Dải nhiệt độ làm việc bình thường	-45°C ~ +75°C
	Dải nhiệt độ làm việc giới hạn	-45°C ~ +85°C
	Dải nhiệt độ lưu kho	-45°C ~ +85°C
Bộ Vi xử lí	Họ Vi Xử lí (MCU)	ARM9
	Kiểu MCU	32bits
	Tốc độ xử lý	Lên tới 210 MIPS ( triệu lệnh/giây)
	Lõi hệ điều hành	Linux-2.6.19
	RAM	SDRAM : 64MB
Thời gian thực (RTC)	Tuổi thọ Pin	10 năm
	Cấp chính xác RTC	≤0.5s/ngày (tại 23°C)
Đặc điểm về điện	Cách điện AC	4kV tại 50Hz trong 1 phút
	Xung điện áp 1.2/50us	8kV (Mạch điện áp)
	Cấp bảo vệ cách điện	Cấp2
	Điện áp dâng cao	4kV
	Phóng tĩnh điện	15kV(không tiếp xúc)
Đặc điểm cơ khí	Cấp bảo vệ chống xâm nhập bụi và nước	IP54
	Niêm phong	2 vị trí kẹp trì niêm phong
	Vật liệu	Polycarbonate
